一、   客戶提供的參數與要求：

1、料液名稱：乳酸鈣；

2、原料含固率：53%（左右），產品含5個結晶水：27%；

3、原液溫度低于75℃會結晶，進料管道要用蒸汽保溫，料液桶也要用蒸汽保溫，在保溫狀態下，料液流動性很好，像水一樣；

4、原液溫度＞75℃以上，流動性較好；

5、造粒粉粒度分布：30目完全過篩，比100目細的料占15～20%；

6、進風溫度： 160℃，排風溫度：80～90℃；

7、熱源要求：1T鍋爐 ＋ 電加熱補償；

8、設備材質要求：物料接觸處SUS304不銹鋼制作，其余為碳鋼A3；

9、產品收集： 干燥塔底+旋風分離收集

二、   公用工程：

1、裝機容量：16Kw+36KW(電加熱補償)

2、蒸汽耗量：～1700Kg/h

3、壓縮空氣耗量：0.6m3/min，壓力：0.5～0.6MPa

4、占地面積：30㎡

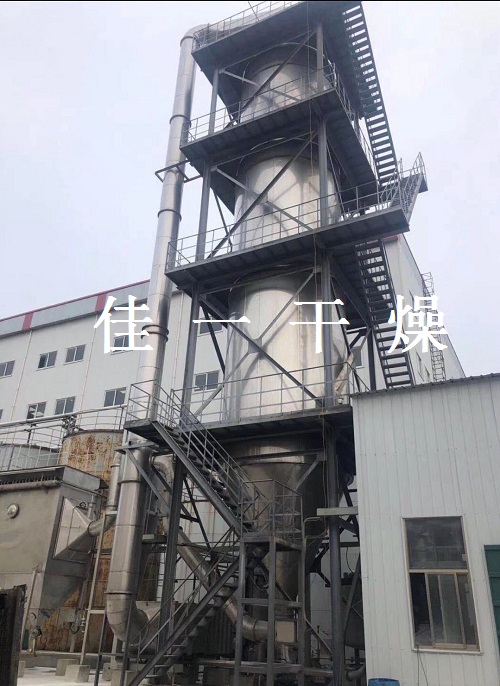

三、    噴霧干燥塔相關設計：

1、   干燥塔：

干燥塔直徑：D＝1.8m

頂部分風段：H1=2.1m，圓柱段高度：H2＝7.32m，圓錐段高度：H3＝1.45m（錐角60Ｏ）

干燥塔總高度：H=H1+H2+H3=10.87m

 (1)、干燥塔容積計算：

圓柱段容積：A1＝18.6m3，圓錐段容積：A2＝1.4m3

總容積：A’＝20m3

干燥有效容積：A=0.8×20=16m3

(2)、實際脫水量計算（理論值）：

由《噴霧干燥實用技術大全》可知干燥強度用下式計算：

E＝[(t1+273)3.4287]/[(t2+273)3.34]=(160+273)3.4287/(80+273)3.34＝3.39kg水/m3·h

實際值應取計算值的0.8倍，則E＝2.7Kg水/m3·h

實際可脫水量：W水＝E×A＝2.7×16＝43Kg水/h

錐體安裝氣錘ZC-60，6只，壓縮空氣耗量0.6m3/h，壓力0.5～0.6Mpa

四、   設備技術參數：

1、 設備名稱：壓力噴霧干燥機;

2、 實際脫水量：～45 Kg/h;

3、 設備型號： YPG-100;

4、進風溫度：160℃（可控）;

5、 排風溫度：80～90℃（可控）;

6、 干燥收塵方式：主塔底部收集+旋風分離器除塵;

7、 加熱方式：表壓0.4MPa飽和蒸汽+電加熱補償;

8、蒸汽耗量：～170Kg/h;

9、總裝機容量：52Kw;

10、風機：整體支架、配獨立調風閥

11、占地面積：30m2，最大高度：12.5m
